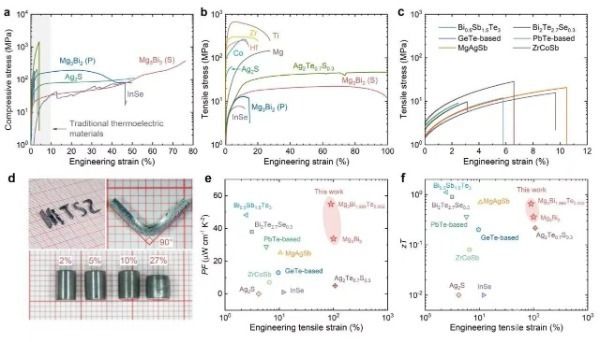

据介绍，张倩教授和毛俊教授团队制备了厘米级高品质铋化镁单晶，该材料在室温下表现出优异的塑性变形能力。研究发现，铋化镁单晶在面内方向的压缩应变超过75%，拉伸应变高达100%，这一数值相较传统热电材料高出了一个数量级，甚至超过了部分具有类似晶体结构的金属材料（例如钛、镁、锆、钴和铪）。此外，铋化镁单晶可以在室温下轻松实现弯折、扭曲等多种类型的塑性形变。

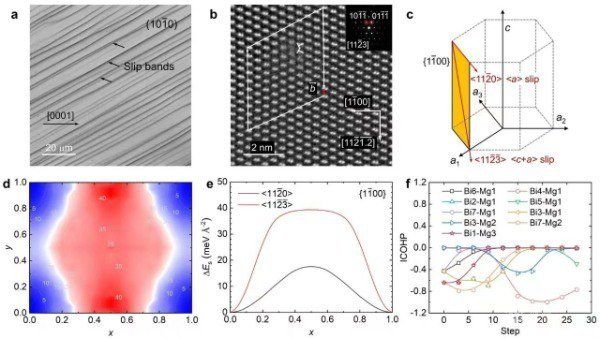

除此之外，优化后的铋化镁单晶在室温下还表现出优异的热电性能，其性能优于目前的塑性半导体材料。

哈工大深圳校区为论文第一单位。哈工大深圳校区张倩教授和毛俊教授、吉林大学付钰豪副教授、中国科学院物理研究所王玉梅副研究员为论文共同通讯作者。哈工大深圳校区博士后赵鹏为论文第一作者，博士生薛文华和中国科学院物理研究所张悦为共同第一作者。该研究得到了国家重点研发计划、国家自然科学基金、广东省卓越青年团队、深圳市杰出青年基金等项目支持。

广州日报新花城编辑：杨洪权

链接：https://huacheng.gz-cmc.com/pages/2024/07/16/SF1229045161b413f44683409aa88548.html
